Descriere

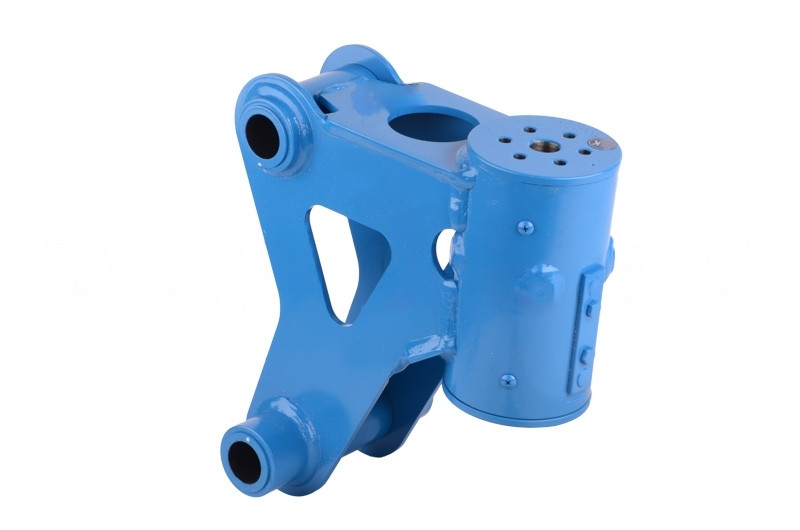

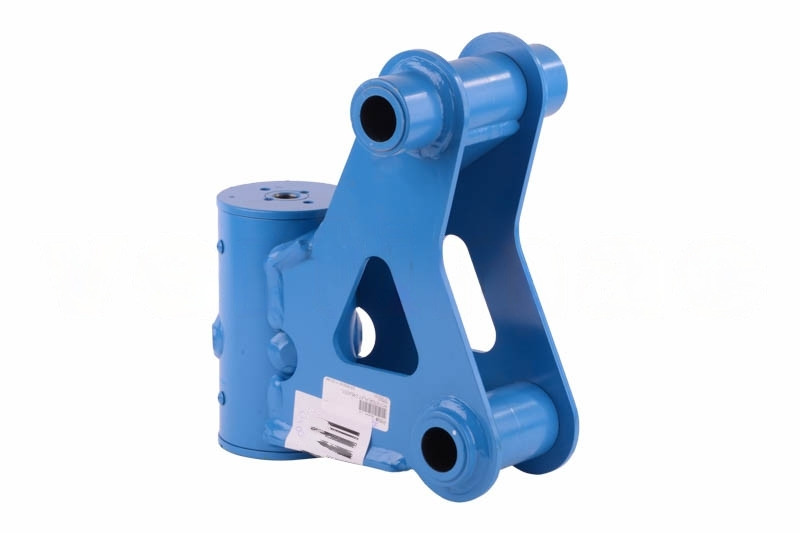

Rotator pentru nacela Genie 233715  Z45-25JRT, Z51-30JRT

Potrivire pe: Z45-25JRT, Z51-30JRT


Tip: suport cu montare in latime
Lungime totală L1 (mm): 294
Lățimea totală W1 (mm): 183
Înălțimea totală H1 (mm): 320
Lungime fără supapă L2 (mm): 284
Înălțime actuator H2 (mm): 188
Diametru actuator D1 (mm): 101
Diametrul interior D2 (mm): 19
Numărul de găuri în flanșa superioară: 6
Mărimea filetului flanșă superioară TA1: 3/8
Tip de filet flanșă superioară TA1: UNC
Pas în inchi TA1: 16
Filet dreapta sau stânga TA1: dreapta
Unitatea de filet TA1: imperial
Flanșă superioară de montare cu diametrul cercului de pas D7 (mm): 54
Unghi de rotire (°): 160
Presiune efectivă (bar): 210
Orificiu de montare cu diametrul cel mai mare D3 (mm): 31.7
Orificiu de montare cu cel mai mic diametru D4 (mm): 31.7
Orificiu de montare cu cea mai mare grosime TH1 (mm): 183
Orificiu de montare cu cea mai mică grosime TH2 (mm): 123
Cele mai lungi găuri de montare C1 (mm): 239
