Piese șenile Caterpillar – uzură, verificare și întreținere corectă

Piese șenile Caterpillar – uzură, verificare și întreținere corectă

Piesele șenilelor Caterpillar sunt expuse permanent la greutatea utilajului, șocuri, praf, noroi și materiale abrazive. Lanțurile, rolele, roțile motoare, roțile de ghidaj și saboții se uzează treptat, iar neglijarea unei singure componente poate accelera deteriorarea întregului tren de rulare.

O șenilă prea tensionată, o rolă blocată sau o roată motoare uzată poate reduce durata de utilizare a pieselor cu care lucrează. Din acest motiv, verificarea trenului de rulare trebuie făcută ca un ansamblu, nu doar asupra componentei care prezintă cel mai vizibil simptom.

În acest ghid vei afla care sunt principalele piese de șenile Caterpillar, cum recunoști uzura și ce măsuri de întreținere pot reduce riscul opririlor neplanificate.

Cuprins

Din ce este format trenul de rulare Caterpillar
Lanțurile de șenilă
Saboții șenilelor
Rolele inferioare și superioare
Roata motoare și segmenții
Roata de ghidaj
Sistemul de tensionare
Șenile metalice sau șenile din cauciuc
Cauzele uzurii premature
Cum verifici piesele șenilelor
Când se înlocuiesc componentele
Cum întreții corect trenul de rulare
Cum identifici piesele compatibile
Cum te ajută Depozitul de Utilaje
Concluzie
Întrebări frecvente

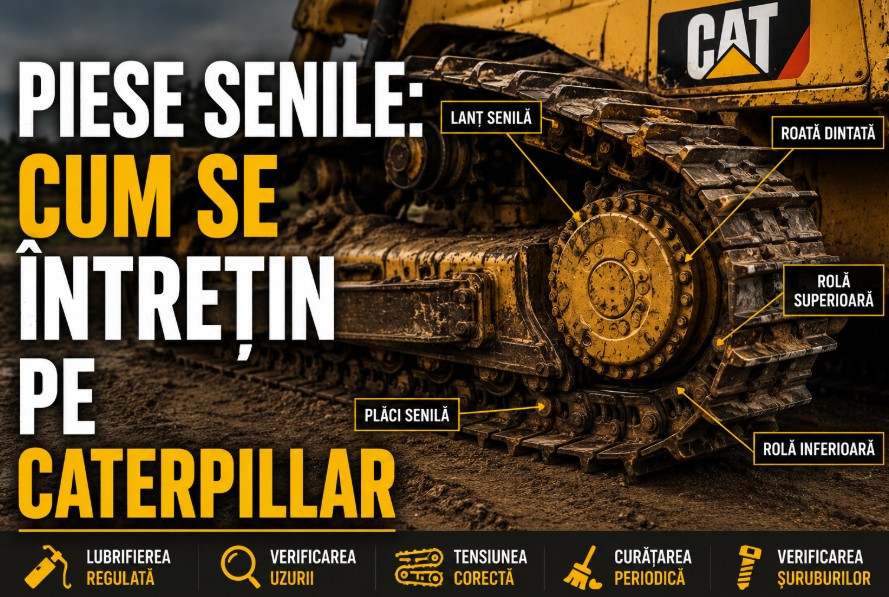

Din ce este format trenul de rulare Caterpillar

Trenul de rulare susține utilajul și permite deplasarea acestuia pe teren. Configurația diferă în funcție de model, dar poate include:

lanțuri de șenilă;
bolțuri și bucșe;
saboți;
role inferioare;
role superioare;
roți de ghidaj;
roți motoare sau segmenți;
arcuri de recul;
cilindri de tensionare;
protecții și ghidaje;
elemente de fixare;
grupuri finale.

Aceste componente lucrează împreună. Dacă una este foarte uzată, poate afecta geometria și contactul celorlalte piese.

Lanțurile de șenilă Caterpillar

Lanțul este format din zale articulate prin bolțuri și bucșe. El se deplasează peste role, roata de ghidaj și roata motoare.

Cum se uzează lanțul

Uzura poate apărea în mai multe zone:

contactul dintre bolț și bucșă;
suprafața exterioară a bucșei;
suprafețele zalelor;
zona de rulare pe role;
găurile pentru șuruburile saboților;
îmbinările lanțului.

Uzura internă a bolțurilor și bucșelor duce la creșterea aparentă a lungimii lanțului, fenomen numit uneori alungirea pasului. Lanțul nu se întinde ca un material elastic, ci acumulează joc în articulații.

Semnele unui lanț uzat

Urmărește:

tensionare dificilă;
șenila se slăbește repetat;
joc mare între articulații;
zgomote în timpul deplasării;
contact incorect cu roata motoare;
bucșe aplatizate sau fisurate;
uzură neuniformă;
articulații blocate;
separarea componentelor.

Măsurarea este mai sigură decât evaluarea exclusiv vizuală. Limitele acceptabile diferă în funcție de model și configurație.

Saboții șenilelor Caterpillar

Saboții sunt fixați pe lanț și intră în contact direct cu solul. Ei asigură tracțiunea și distribuirea greutății utilajului.

Problemele întâlnite la saboți

Pot apărea:

uzura pintenilor;
îndoirea plăcilor;
fisuri;
șuruburi slăbite;
găuri de fixare deformate;
uzură laterală;
diferențe mari între saboți.

Un sabot slăbit trebuie remediat rapid. Mișcarea sa poate deteriora suprafața zalei și poate lărgi găurile de prindere.

De ce contează lățimea sabotului

Un sabot mai lat oferă o suprafață de sprijin mai mare pe teren moale, dar poate transmite solicitări suplimentare lanțului și articulațiilor pe teren dur sau accidentat.

Alegerea trebuie făcută în funcție de:

greutatea utilajului;
tipul terenului;
necesarul de flotabilitate;
riscul de impact;
pante;
aplicația utilajului.

Cel mai lat sabot disponibil nu este automat și cea mai bună alegere.

Rolele inferioare și superioare

Rolele inferioare

Rolele inferioare susțin greutatea utilajului și ghidează lanțul. Acestea funcționează în condiții de sarcină ridicată și contaminare.

Semnele de uzură includ:

scurgeri;
blocarea rolei;
zgomote;
joc;
uzură neuniformă;
suprafețe aplatizate;
margini deteriorate;
temperatură anormală.

O rolă blocată nu mai rulează, iar lanțul alunecă peste ea. Acest lucru poate accelera uzura atât a rolei, cât și a zalelor.

Rolele superioare

Rolele superioare susțin ramura de retur a lanțului. Acumularea de pământ în jurul lor poate împiedica rotația.

Acestea trebuie verificate pentru:

scurgeri;
blocare;
joc lateral;
uzura suprafeței;
depuneri compacte;
deteriorarea elementelor de prindere.

Caterpillar recomandă îndepărtarea noroiului și resturilor pentru ca rolele să se poată roti liber. Caterpillar – întreținerea trenului de rulare

Roata motoare și segmenții

Roata motoare transmite forța de la grupul final către lanț. Dinții săi intră în contact cu bucșele și deplasează șenila.

Semnele de uzură

Roata motoare sau segmenții trebuie verificați dacă prezintă:

dinți ascuțiți;
profil neuniform;
fisuri;
deformări;
uzură pronunțată pe o singură parte;
contact incorect cu bucșele;
zgomote sau șocuri în timpul deplasării.

Montarea unui lanț nou pe segmenți foarte uzați poate accelera deteriorarea noilor bucșe. În mod similar, o roată motoare nouă poate lucra necorespunzător cu un lanț al cărui pas este mult uzat.

Compatibilitatea dintre nivelurile de uzură trebuie analizată înaintea înlocuirii parțiale.

Roata de ghidaj

Roata de ghidaj conduce șenila și lucrează împreună cu sistemul de tensionare.

Problemele posibile includ:

uzura suprafeței de rulare;
scurgeri;
joc;
fisuri;
ghidare laterală incorectă;
blocare;
poziție anormală în cadrul de rulare.

Dacă roata de ghidaj ajunge la limita cursei, lanțul sau componentele sistemului de tensionare pot fi foarte uzate. Adăugarea repetată de unsoare nu rezolvă uzura mecanică.

Sistemul de tensionare a șenilei

Sistemul de tensionare menține jocul necesar pentru funcționarea șenilei și poate include:

cilindru de tensionare;
arc de recul;
supapă de gresare;
garnituri;
tijă;
mecanism de ghidare.

Șenila prea strânsă

Tensionarea excesivă poate provoca:

frecare ridicată;
uzura accelerată a bolțurilor și bucșelor;
solicitarea rolelor și roții de ghidaj;
încălzire;
consum suplimentar de putere;
deteriorarea etanșărilor.

Materialul compactat între componente poate tensiona suplimentar șenila în timpul lucrului.

Șenila prea slabă

Jocul excesiv poate duce la:

sărirea șenilei;
lovirea cadrului;
ghidare necorespunzătoare;
uzură laterală;
deteriorarea rolelor și protecțiilor;
risc de ieșire a lanțului.

Caterpillar avertizează că atât tensionarea insuficientă, cât și cea excesivă pot produce uzură prematură și pot favoriza ieșirea șenilei. Caterpillar – verificarea tensiunii șenilelor

Cum se reglează corect tensiunea

Valoarea și metoda de măsurare diferă între modele. Reglarea trebuie făcută:

pe teren adecvat;
în configurația prevăzută în manual;
ținând cont de materialul în care lucrează utilajul;
după curățarea trenului de rulare;
respectând procedurile de siguranță.

Nu folosi o valoare universală găsită pentru alt model.

Șenile metalice sau șenile din cauciuc

Șenilele metalice

Sunt utilizate frecvent pe excavatoare, buldozere și încărcătoare pe șenile.

Avantajele lor pot include:

rezistență în aplicații grele;
tracțiune bună;
posibilitatea înlocuirii separate a unor componente;
adaptarea la terenuri dificile.

Dezavantajele pot include greutatea, zgomotul și posibilitatea deteriorării suprafețelor amenajate.

Șenilele din cauciuc

Acestea sunt întâlnite la miniexcavatoare și încărcătoare compacte.

Semnele de deteriorare includ:

tăieturi;
fisuri;
cabluri metalice expuse;
porțiuni desprinse;
pinteni uzați;
deteriorarea elementelor interioare;
pierderea tensiunii.

Contactul cu muchii ascuțite, deplasarea pe beton, întoarcerile agresive și materialele prinse între șenilă și role pot scurta durata de utilizare.

Cauzele uzurii premature a pieselor de șenile

Terenul abraziv

Nisipul, pietrișul și materialele dure pot accelera uzura suprafețelor aflate în contact.

Noroiul și materialul compactat

Pământul acumulat între role, lanț și cadru poate:

bloca rolele;
crește tensiunea;
afecta ghidarea;
reține umezeala;
solicita suplimentar componentele.

Deplasarea la viteză ridicată

Viteza crește numărul ciclurilor și temperatura din articulații. Deplasările inutile, mai ales în marșarier la anumite utilaje, pot accelera uzura.

Întoarcerile repetate în aceeași direcție

Rotirile într-o singură direcție pot produce uzură diferită între cele două părți ale trenului de rulare.

Pivotarea pe loc

Întoarcerile bruște și contrarotirea șenilelor cresc frecarea și solicitările laterale, mai ales pe suprafețe dure.

Lucrul pe pante

Deplasarea transversală pe pantă poate încărca neuniform rolele, ghidajele și marginile lanțului. Tehnica de operare trebuie adaptată terenului și instrucțiunilor utilajului.

Alegerea greșită a saboților

Saboții nepotriviți pot crește alunecarea, eforturile laterale sau solicitarea articulațiilor.

Cum verifici piesele șenilelor Caterpillar

Inspecția zilnică

Înainte și după lucru urmărește:

șuruburi slăbite sau lipsă;
scurgeri la role;
pietre și noroi acumulat;
fisuri;
saboți îndoiți;
zale deteriorate;
jocuri neobișnuite;
tensiunea șenilei;
uzura dinților;
zgomote în deplasare.

Caterpillar recomandă inspectarea zilnică a elementelor de fixare, lanțurilor, bucșelor, roților motoare, roților de ghidaj și rolelor. Caterpillar – verificarea trenului de rulare

Măsurarea uzurii

O evaluare completă poate include măsurarea:

înălțimii pintenilor;
diametrului bucșelor;
pasului lanțului;
suprafețelor zalelor;
diametrului rolelor;
flanșelor rolelor;
roții de ghidaj;
profilului segmentelor.

Rezultatele se compară cu valorile specifice modelului. Aprecierea „din ochi” poate omite o uzură importantă.

Compararea părții stângi cu partea dreaptă

Diferențele pot indica:

obiceiuri de operare;
deplasarea repetată pe pante;
o rolă blocată;
aliniere incorectă;
probleme de tensionare;
uzura unei componente.

Când se înlocuiesc componentele trenului de rulare

Înlocuirea nu se stabilește doar după numărul orelor. Se iau în calcul:

procentul de uzură;
riscul de defectare;
tipul aplicației;
starea componentelor asociate;
costul opririi;
posibilitatea unei intervenții planificate;
durata în care va mai fi păstrat utilajul.

Înlocuire individuală sau în ansamblu

O singură rolă deteriorată poate fi înlocuită dacă restul sistemului este în stare corespunzătoare. Dacă lanțul, segmenții și rolele sunt foarte uzate, schimbarea unei singure componente poate oferi un rezultat slab.

Nivelurile de uzură trebuie analizate împreună pentru ca piesele noi și cele existente să lucreze corect.

Cum întreții corect șenilele Caterpillar

Curăță trenul de rulare

Îndepărtează zilnic:

noroiul;
pietrele;
resturile vegetale;
materialele compacte;
depunerile din jurul rolelor.

Caterpillar recomandă curățarea zilnică a trenului de rulare și îndepărtarea materialului din jurul rolelor și roților de ghidaj. Caterpillar – curățarea trenului de rulare

Reglează tensiunea în condițiile reale de lucru

Tensiunea trebuie verificată după ce utilajul a lucrat în materialul respectiv. Noroiul și argila pot modifica jocul șenilei prin compactare.

Limitează deplasările inutile

Pentru reducerea uzurii:

evită viteza excesivă;
redu deplasarea în marșarier când nu este necesară;
evită patinarea;
alternează direcția întoarcerilor;
folosește viraje largi;
limitează pivotarea pe loc.

Remediază rapid piesele blocate

O rolă blocată sau un sabot slăbit poate deteriora alte componente într-un timp relativ scurt. Reparația timpurie este, de regulă, mai simplă decât refacerea întregului ansamblu.

Cum identifici corect piesele de șenile Caterpillar

Pentru identificarea reperelor sunt utile:

modelul complet;
seria utilajului;
tipul trenului de rulare;
codul piesei existente;
numărul de zale;
lățimea sabotului;
numărul și poziția rolelor;
dimensiunile;
fotografii clare.

De ce este importantă seria utilajului

Același model poate avea mai multe variante de tren de rulare, în funcție de:

seria de fabricație;
configurație;
ecartament;
aplicație;
lățimea șenilei;
tipul cadrului;
actualizările constructive.

O comandă făcută doar după denumirea utilajului poate duce la alegerea unui reper incompatibil.

Cum te ajută Depozitul de Utilaje

Depozitul de Utilaje oferă consultanță tehnică pentru identificarea pieselor de șenile Caterpillar folosind seria utilajului și caracteristicile trenului de rulare.

Pentru o verificare cât mai precisă, poți transmite:

seria utilajului;
modelul complet;
codul piesei vechi;
fotografii ale componentelor;
numărul de zale;
lățimea saboților;
dimensiunile relevante.

Gama variată poate include lanțuri, saboți, role, roți de ghidaj, segmenți, roți motoare, întinzătoare și alte componente ale trenului de rulare. Disponibilitatea trebuie confirmată pentru fiecare model și reper.

Consultanța tehnică ajută la diferențierea configurațiilor și la verificarea pieselor care trebuie schimbate împreună. Pentru componentele disponibile, livrarea rapidă contribuie la reducerea perioadei de staționare.

Concluzie

Uzura pieselor șenilelor Caterpillar este normală, dar viteza cu care se produce depinde în mare măsură de teren, tensiune, curățare și stilul de operare. Lanțul, rolele, segmenții și roata de ghidaj trebuie evaluate ca un sistem.

Curățarea zilnică, reglarea corectă a tensiunii și măsurarea periodică a componentelor pot preveni defecțiunile neașteptate. Înlocuirea trebuie planificată înainte ca o piesă foarte uzată să le deterioreze și pe celelalte.

Întrebări frecvente despre piesele șenilelor Caterpillar

Cât de tensionată trebuie să fie o șenilă Caterpillar?

Valoarea diferă în funcție de model, configurație și condițiile de lucru. Măsurarea și reglarea trebuie făcute conform manualului utilajului, nu folosind o valoare universală.

De ce se slăbește șenila în mod repetat?

Cauzele pot include uzura bolțurilor și bucșelor, pierderi la cilindrul de tensionare, o supapă defectă, probleme ale roții de ghidaj sau uzura generală a lanțului.

Când trebuie schimbate rolele?

Rolele trebuie evaluate dacă prezintă scurgeri, blocare, joc, zgomote sau uzură peste limitele acceptate. O rolă blocată poate accelera uzura lanțului.

Pot monta un lanț nou pe segmenți uzați?

Este posibil fizic în anumite situații, dar nu este întotdeauna recomandat. Profilul segmentelor uzate poate deteriora rapid bucșele noului lanț. Compatibilitatea nivelurilor de uzură trebuie verificată.

De ce se uzează o șenilă mai repede decât cealaltă?

Diferența poate proveni din întoarceri repetate în aceeași direcție, lucrul pe pante, tensionare diferită, aliniere incorectă sau o componentă blocată pe una dintre părți.

Cât de des trebuie curățat trenul de rulare?

Este recomandată verificarea și curățarea zilnică. În noroi, argilă sau materiale abrazive poate fi necesară îndepărtarea depunerilor de mai multe ori în timpul schimbului.

Cum identific piesele de șenile compatibile?

Folosește seria utilajului, codul piesei, configurația trenului de rulare și dimensiunile. Fotografiile și numărul de zale sau role pot ajuta la confirmare.

Concluzie finală

Un tren de rulare întreținut corect reduce riscul opririlor neplanificate și permite folosirea componentelor până la un nivel de uzură controlat. Pentru identificarea pieselor de șenile Caterpillar potrivite, transmite echipei Depozitul de Utilaje seria utilajului, codurile existente și fotografii ale ansamblului.

Comentarii

Posteaza comentariu

Articole similare

Piese Caterpillar – ghid complet pentru alegere și întreținere

Piese Caterpillar – ghid complet pentru alegere și întreținere Piesele Caterpillar trebuie alese în funcție de modelul și seria exactă a utilajului, nu doar după denumirea componentei sau aspectul...

01 aug.

General

Autor: Omul Pieselor
